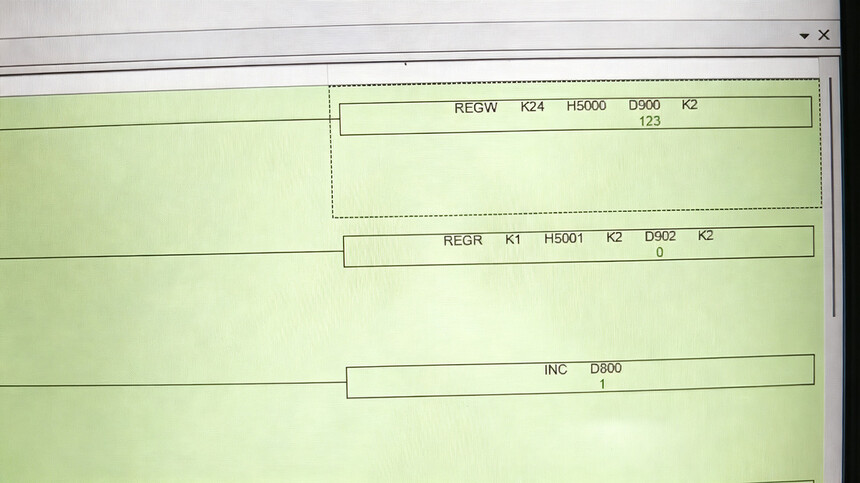

PLC 寄存器数据直接上墙：Modbus RTU 工业看板应用方案

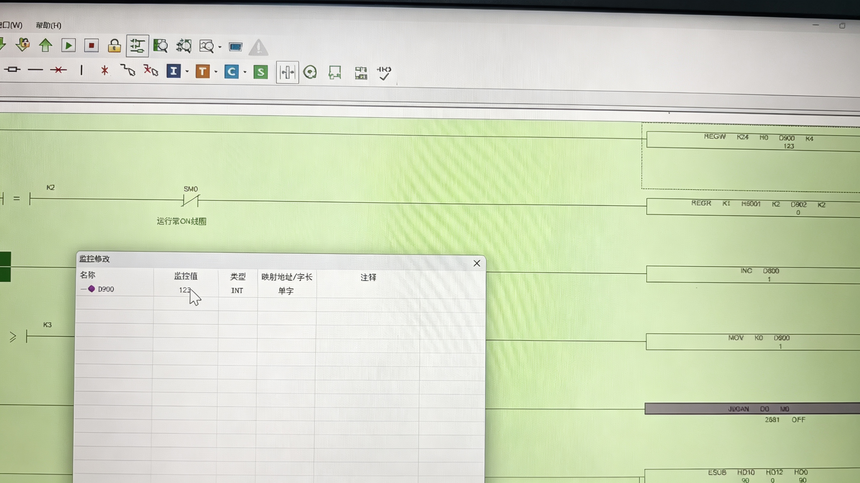

该方案以 Modbus RTU 主站模式工作，通过 RS-485 总线直接与三菱、西门子、欧姆龙等主流 PLC 通讯，使用 REGR / REGW 指令读取从站寄存器（如 D900、D902 等），将解析后的 INT 数值实时显示在红绿双色 LED 点阵屏上。整个链路无需额外传感器或数据采集卡，仅通过标准工业总线协议即可完成数据采集与可视化。

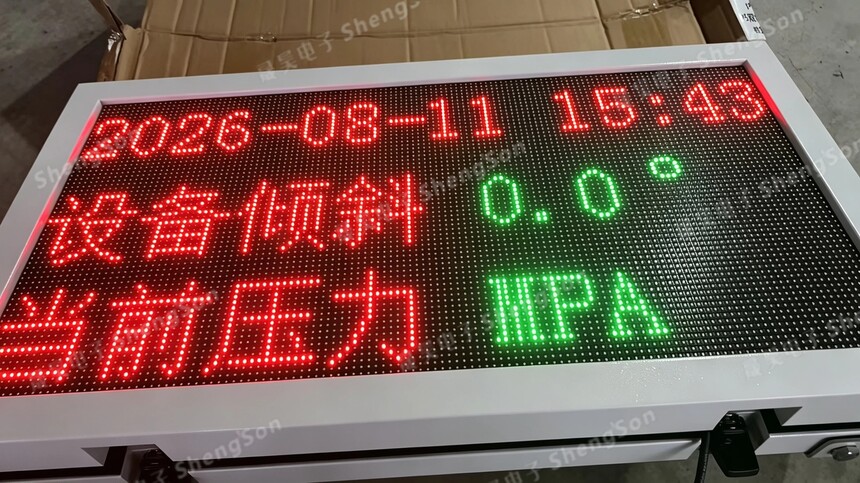

看板集中显示压缩机正转、搅拌机正转、设备待机、杀菌锅正压等状态，以及多路压力参数（MPa / KPa），红绿双色分区清晰可辨

看板支持单屏同时展示多台设备的运行状态、过程参数与单位指示，设备状态名称以红色 LED 显示，实时数值以绿色 LED 显示，信息层次分明，车间远距离可读。功能要点包括：

• 多设备并行：单块看板可同时展示压缩机、搅拌机、杀菌锅、水箱等多台设备的运行状态和过程参数。

• 双色高亮：状态名称红色、实时数值绿色，强光环境下远距离可视。

• 正负压兼容：支持正压、负压（如 -0.101 MPa）等多种压力表现形式，适用于真空、压缩、液压等不同工艺场景。

• 显示可定制：状态字段名称、显示路数、单位、字体大小均可按客户现场工艺灵活调整。

杀菌锅内压力（正压状态）与压缩空气压力同屏显示，设备运行状态以红色大字标注

部署看板之前，车间操作人员需要逐台查看 PLC 控制柜上的 HMI 触摸屏，或到上位机前调取数据。设备分散在不同区域时，完整巡检一轮可能需要十多分钟，期间杀菌锅压力波动或压缩机停转等异常可能被延迟发现。

方案部署后，多台 PLC 的关键寄存器数据被集中提取到一块 LED 看板上，设备运行状态、压力数值、过程参数实时刷新。班组长只需看一眼墙上看板，即可判断哪些设备正常运行、哪些处于待机或异常状态。在 Modbus RTU 通讯调试阶段，这块看板还可作为调试工程师的数据验证工具，直观确认主站读取是否成功、寄存器值是否正确。看板显示内容可按工艺变化灵活调整，为后续接入 MES、SCADA 等上层系统预留了数据通道。

看板壁挂安装于车间操作台旁，白色金属烤漆外壳与工业环境协调融合，操作人员就近即可查看全部设备工况

Modbus RTU 工业看板适用于食品 / 制药行业杀菌锅与压力容器监控、压缩机 / 液压站集中显示、多台 PLC 设备状态汇总看板、Modbus RTU 通讯调试辅助、智能工厂数字化改造前端显示节点等多种场景。

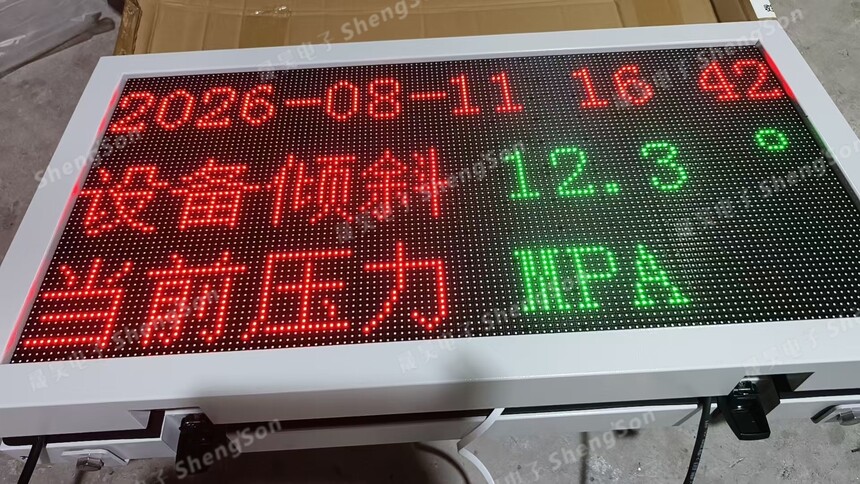

看板同步显示多路压力参数，包含负压数值（-0.101 MPa），数值精度达小数点后三位，满足精密工艺监控需求

随着制造业数字化转型的推进，车间数据可视化已从基础配套环节成为产线管理的重要组成。Modbus RTU 作为成熟的工业总线协议，在存量产线中具有广泛的设备基础。通过一块 LED 看板将分散的 PLC 寄存器数据集中上墙，是中小型制造企业实现目视化管理、提升车间响应效率的切入路径。
