烘房环境温湿度监测 LED 看板

食品烘房、中药材烘干、木材干燥、烟叶烤房等场景对温湿度的稳定性要求较高。传统指针式温湿度表读数小、距离稍远难以看清，多个测点需要逐一查看，并且缺乏可记录的时间标签，难以满足工艺追溯与质量管理的需求。烘房环境温湿度监测 LED 看板采用高亮 LED 点阵显示、多通道数据采集、RS485 / Modbus 协议接入与 RTC 时钟同步，为烘房、干燥房、烤房等工业现场提供可视化的温湿度显示终端。

一、产品组成与显示方案

该看板采用工业级高亮红色 LED 点阵屏，字体粗大、对比度高，可在烘房现场油烟、水汽与高温环境下保持清晰可读。单屏可同时显示温度与湿度两项关键参数，避免操作员多次切换查看；数值可保留一位小数，例如 34.5℃、65.8%RH，满足工艺对精度的要求。

图1：现场调试实显，烘房温度、房湿度、时间日期同步显示

系统内置 RTC 时钟，实时显示年、月、日、星期、时、分、秒。显示时间与温湿度数据同屏呈现，便于操作员记录班次参数与工艺追溯。通道名、字段、单位、字体大小、显示顺序均可按客户要求灵活配置，适配不同工艺流程的命名与显示习惯。

二、核心功能特点

• 温湿度双参数同步显示，一屏可见关键工艺数据

• 高亮红色 LED 点阵屏，烘房油烟水汽环境下仍清晰可读

• 多通道温湿度数据采集，可按测点命名独立显示

• 内置 RTC 时钟，时间日期同步显示，便于工艺追溯

• 小数点精度可调，支持 0.1℃ / 0.1%RH 精度显示

• RS485 / Modbus 协议接入，可对接温湿度变送器、PLC、采集模块

• 工业级宽温元器件，耐高温高湿，适配烘房长期恶劣工况

• 壁挂式 / 门楣式安装，箱体小巧节省空间

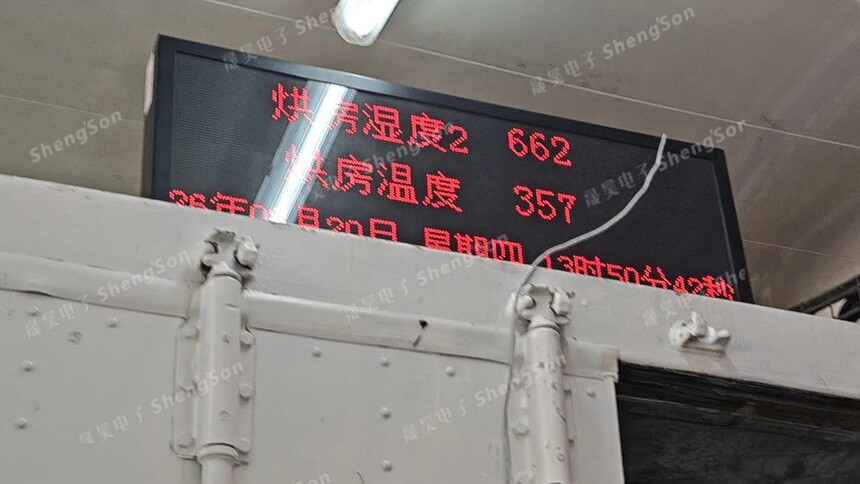

图2：多通道温湿度数据并行显示，烘房温度 35.7℃、烘房湿度 66.2%RH 等同屏可见

三、实际部署效果

在浙江慧升烘房现场，看板部署于烘房入口门楣位置。操作员进入烘房或路过时即可看到当前温度、湿度与时间日期等关键信息。相比传统指针表，LED 大字显示在稍远距离也能清晰识别，减少了操作员反复走近查看的次数，也避免了指针表在油烟蒸汽环境下读数模糊、损坏的困扰。

RS485 / Modbus 协议接入能力使看板可以与现场已有的温湿度变送器、PLC 或采集模块无缝集成。温湿度数据通过总线传输至看板端显示，不影响原系统的数据采集和逻辑控制，避免重复布线与额外改造成本。后续如需新增测点或调整显示内容，仅需在固件侧修改配置，无需更换硬件。

四、行业适用场景与发展前景

该产品的适用场景覆盖食品烘房、中药材烘干、木材干燥、烟叶烘烤、烤漆房、农产品烘干、工业烘干与固化，以及 SMT、制药、精密实验室的恒温恒湿车间等多种需要温湿度可视化的工业现场。对于工艺对温湿度敏感、又需要保留时间戳用于质量追溯的环节，LED 温湿度看板提供了一种低成本、易部署的显示终端方案。

随着工业现场对工艺数据可视化、质量追溯的重视程度提升，温湿度看板正逐步替代传统指针表，成为烘房、干燥房、烤房的标准配置。结合 RS485 / Modbus 工业总线，看板还可纳入更大范围的工厂数据采集与 MES 系统，为工艺优化和质量分析提供基础数据。
