矿井、化工、油气等爆炸性危险环境合规显示方案

煤矿井下、化工反应釜、油气罐区、加油站、危化品库、粉尘车间等爆炸性危险场所，对显示终端的合规性、可靠性和环境耐受性都有严格要求。常规 LED 显示屏的电火花和表面高温可能成为点火源，不能直接用于这些区域。防爆型 LED 工业显示看板按照 Ex 防爆标准设计与生产，覆盖 IIA / IIB / IIC 类爆炸性气体环境和粉尘环境，为人员定位、工艺参数公示、称重计量、温湿度监测等多种业务提供合规、稳定、易维护的现场显示方案。

一、产品形态与显示能力

防爆型 LED 工业看板在外壳形态上做了多规格适配：圆形仪表式适合嵌入罐区、撬装设备面板；方形壁挂式适合控制室、库房墙面；长条形信息条适合皮带秤、地磅、通道上方；落地式适合井口、车间独立显示位。一机一形，按场景灵活配置。

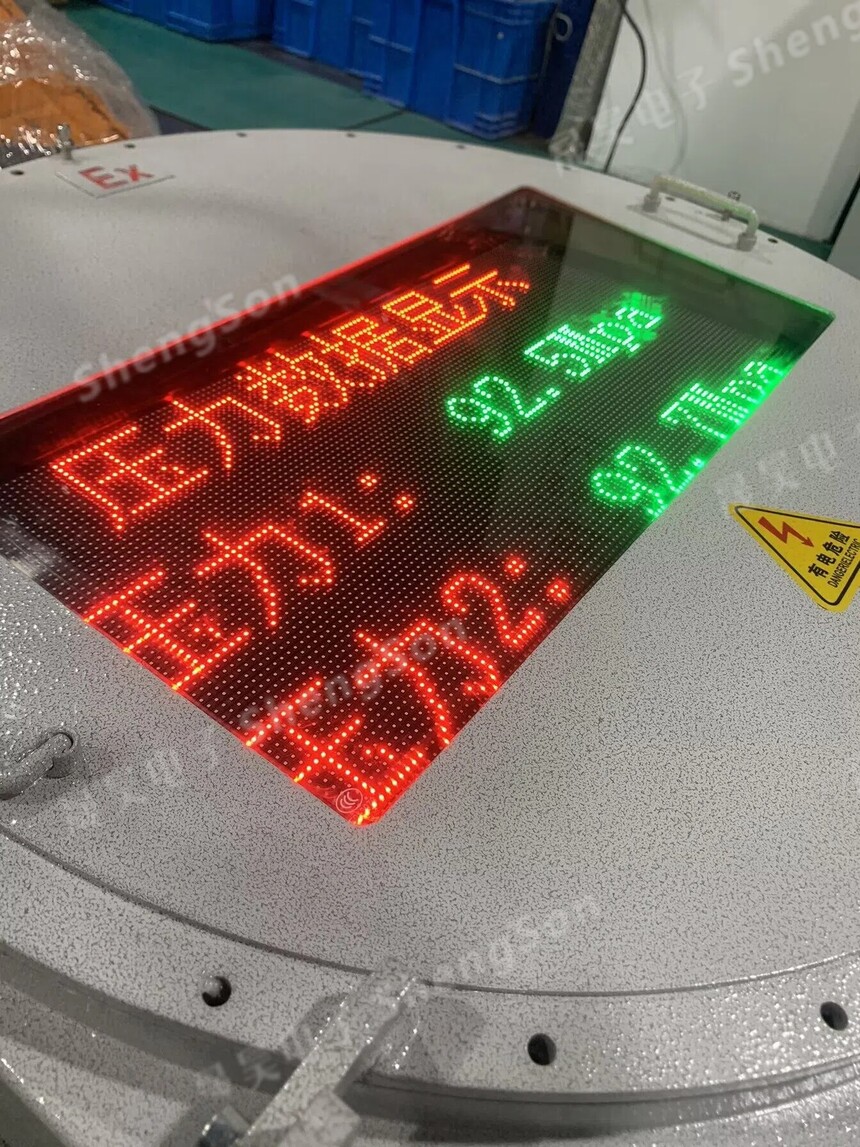

圆形防爆仪表式看板：温度、压力、可燃气体浓度等多参数实时显示

显示层面支持单红、红绿双色、紫光、蓝白、多色等多种 LED 配色方案，可对应温湿度、称重、人员管理、状态提示等不同业务。高亮 LED 点阵屏配合防眩光玻璃，矿灯、强光直射下仍可读；宽温工作范围覆盖 -20℃ ~ +60℃，适应井下高温高湿、地面严寒、油气现场大温差等环境。

二、合规认证与硬件防护

外壳与电气部件按防爆标准设计与生产，可适配 IIA / IIB / IIC 类爆炸性气体环境及粉尘环境，符合矿用、化工、油气等危险场所的强制性安全要求。外壳采用高强度铸铝或铝合金材质，加厚金属外壳配合多颗防爆螺栓紧固，钢化玻璃视窗抗冲击、防腐、防尘、防水。腔内独立隔爆区与接线腔分开设计，电缆进出线采用防爆格兰头，本质安全 / 隔爆型双腔体结构既满足强制安全要求，也方便现场安装与检修。

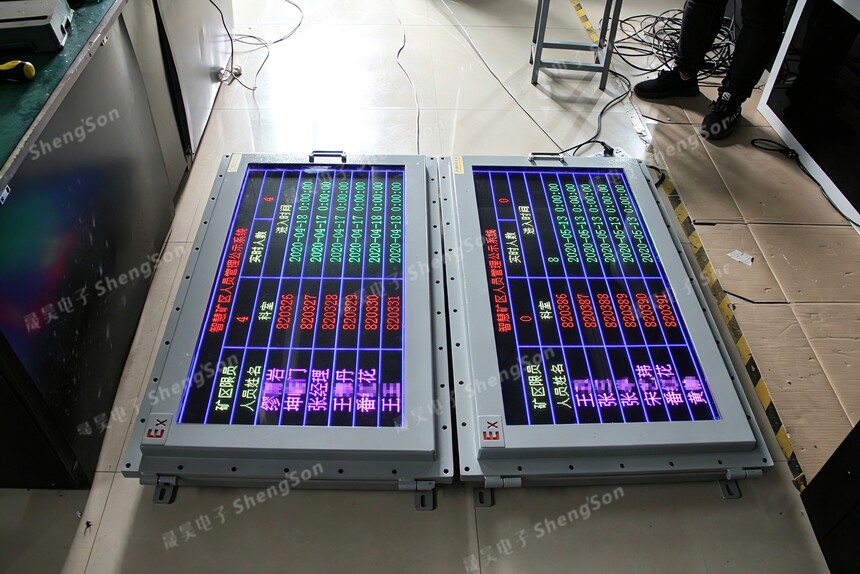

紫荆南区 / 北区矿井人员定位管理看板：人员姓名、编号、进入时间集中公示

三、数据接入与典型模板

设备内置防爆温湿度、防爆称重、矿井人员定位、钻机状态、油气数据公示等多种行业模板，开机即可使用，减少了现场调试周期。通讯接口支持 RS485 / Modbus RTU、Modbus TCP、4-20mA、开关量、网口等多种方式，可与矿用人员定位系统、PLC、各类传感器、监控主机无缝对接，实现数据远程接入与自动刷新。

• 矿井人员定位：姓名、编号、进入时间集中公示，支持超员报警与车辆调度显示。

• 防爆温湿度：长期稳定运行的工艺监测，支持煤粉仓、危化品库、烘房等场景。

• 防爆称重：100T 量级罐区、地磅、汽车衡、料斗秤实时重量 + 环境温湿度同步显示。

• 钻机状态公示：钻压、转速、深度、泥浆参数、井队班组信息集中上屏。

• 油气 / 危化品参数：液位、压力、可燃气体浓度、静电接地状态实时显示。

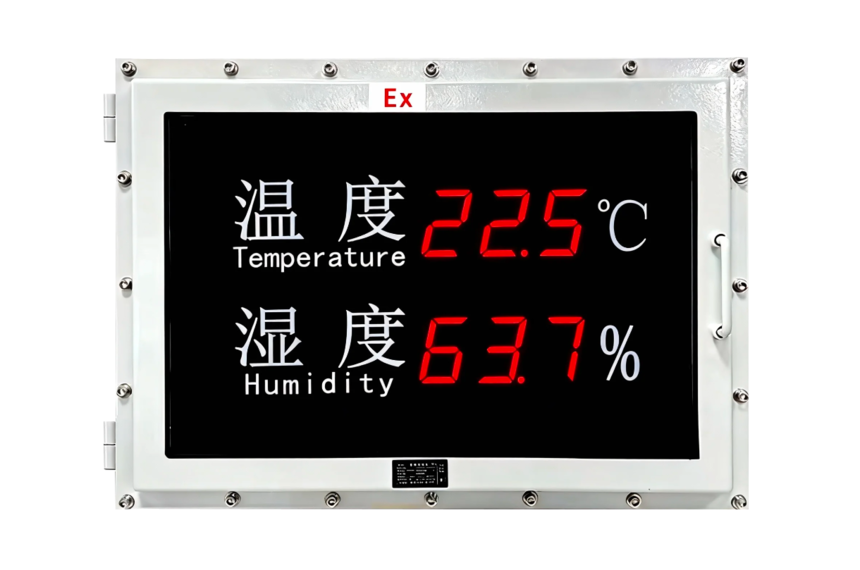

防爆款温湿度显示屏：温度 22.5℃、湿度 63.7%，长期稳定运行

四、行业适用场景与发展方向

该方案典型应用于煤矿、金属矿、非金属矿井下；化工与危化品车间；油气田、加油站、加气站；钻井平台与钻机控制室；面粉厂、饲料厂、煤粉仓、铝镁粉车间、抛光车间等粉尘爆炸危险场所；涂装、喷漆、烤漆车间；防爆称重与计量场景；LNG / 液氨 / 制冷站；以及爆炸性气体环境下的污水、工业废水处理等场景。

随着矿山智能化、化工与油气数字化改造的持续推进，防爆型 LED 显示终端正从"单点显示"向"现场数据汇聚节点"演进。结合人员定位、工艺参数、称重计量、温湿度等多源数据接入，LED 看板可承担现场信息公示、班组管理、安全告警的统一入口角色，是工业现场可视化的重要组成环节。
